CILINDROS HIDRAULICOS
BRIDADOS MODELO CHB ( Según ISO 6022 )

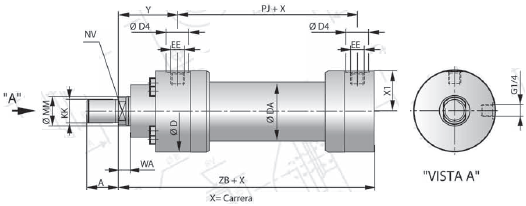

DIMENSIONES GENERALES





AL = Diámetro interior del cilindro

Dimensiones (en mm.)
AL MM KK A NV D DA D4 EE EE PJ WA X1 Y ZB
Ø Ø max.
50 32 M27x2 36 27 102 60 34 G1/2 M22x1,5 120 18 48,5 98 244
36 30
63 40 M33x2 45 32 120 78 42 G3/4 M27x2 133 21 56,5 112 274
45 36
80 50 M42x2 56 41 145 95 42 G3/4 M27x2 155 24 69,5 120 305
56 46
100 63 M48x2 63 50 170 120 47 G1 M33x2 171 27 82 134 340
70 60
125 80 M64x3 85 65 206 150 47 G1 M33x2 205 31 100,5 153 396
90 75
140 90 M72x3 90 75 226 170 58 G1 1/4 M42x2 219 31 109,5 166 431
100 85
160 100 M80x3 95 85 265 190 58 G1 1/4 M42x2 235 35 129,5 185 467
110 95
180 110 M90x3 105 95 292 210 58 G1 1/4 M42x2 264 40 143,5 194 510
125 110
200 125 M100x3 112 110 306 235 58 G1 1/4 M42x2 278 40 150,5 220 550
140 120
250 160 M125x4 125 *) *) *) 65 G1 1/2 M48x2 *) 42 *) *) 652
180 *)

* medidas sobre consultas
