ACCESORIOS de MONTAJE

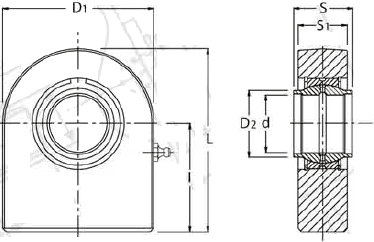

OREJAS CON ROTULA

     CON POLLERA PARA SOLDAR SEGUN DIN 648

Articulo mm.
d S D2 I D1 S1 L
TS 20 CE-N 20 20 25 38 50 19 63
TS 25 CE-N 25 25 30.5 45 55 23 72.5
TS 32 CE-N 32 32 38 65 70 27 106
TS 40 CE-N 40 40 46 69 100 35 119
TS 50 CE-N 50 50 57 88 123 40 149.5
TS 63 CE-N 63 63 71.5 107 145 50 179
TS 70 CE-N 70 70 79 115 164 55 197
TS 80 CE-N 80 80 91 141 180 60 231
TS 90 CE-N 90 90 99 150 226 65 263
TS 100 CE-N 100 100 113 170 250 70 295

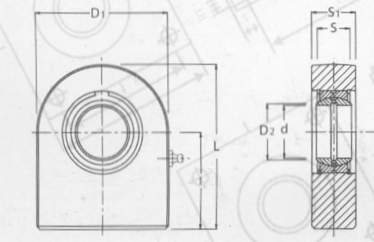

     PARA SOLDAR SEGUN DIN 648


Articulo mm.
d S D2 I D1 S1 L
TS 15N 15 12 18.4 31 45 16 53.5
TS 16N 16 14 20.7 35 48 17.5 59
TS 17N 17 14 20.7 35 48 17.5 59
TS 20N 20 16 24.1 38 50 19 63
TS 25N 25 20 29.3 45 55 23 72.5
TS 30N 30 22 34.2 51 65 28 83.5
TS 35N 35 25 39.7 61 83 30 102.5
TS 40N 40 28 45 69 100 35 119
TS 45N 45 32 50.7 77 110 40 132
TS 50N 50 35 56 88 123 40 149.5
TS 60N 60 44 66.8 100 140 50 170
TS 70N 70 49 77.8 115 164 55 197
TS 80N 80 55 89.4 141 180 60 231
TS 90N 90 60 98.1 150 226 65 263
TS 100N 100 70 109.5 170 250 70 295
